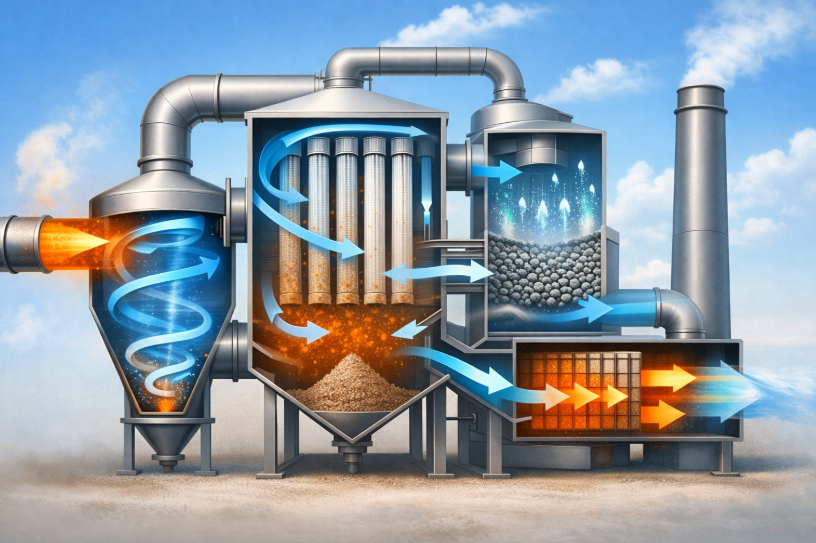

대기 방지시설은 단순히 오염물질을 제거하는 장치가 아니라, 배출가스의 흐름을 정밀하게 제어하는 유체 시스템입니다. 실제 산업 현장에서 발생하는 배출가스는 온도, 압력, 유량, 입자 농도 등이 복합적으로 변화하며 흐르기 때문에 이를 안정적으로 처리하기 위해서는 유체역학적 이해가 반드시 필요합니다. 예를 들어 가스가 설비 내부를 지나가는 방식, 유속이 변화하는 과정, 난류와 층류가 형성되는 조건 등은 모두 설비 효율과 직접적으로 연결됩니다. 특히 집진기, 스크러버, 촉매 반응기와 같은 대기 방지시설은 가스가 일정한 시간 동안 설비 내부에 머물도록 하면서 동시에 균일하게 분포되도록 설계되어야 합니다. 만약 유체 흐름이 불균형하게 형성된다면 일부 영역에서는 오염물질 제거가 충분히 이루어지지 않을 수 있습니다. 따라서 대기 방지시설 설계에서는 Reynolds 수, 압력 손실, 체류시간, 유동 분포와 같은 유체역학 개념이 핵심 설계 기준으로 작용합니다. 본 글에서는 대기 방지시설 설계에 적용되는 유체역학의 기본 개념을 설명하고, 실제 설비 설계 과정에서 이러한 원리가 어떻게 활용되는지 구체적으로 분석합니다.
대기 방지시설 설계에서 유체 흐름이 중요한 이유
대기 방지시설을 이해하기 위해서는 먼저 배출가스가 어떻게 흐르는지를 생각해 볼 필요가 있습니다. 산업 공정에서 발생하는 가스는 일정한 속도로 배관을 따라 이동하며 여러 설비를 통과하게 됩니다. 이 과정은 마치 강물이 굽이치며 흐르는 모습과도 비슷합니다. 강의 흐름이 일정하게 유지되면 물은 안정적으로 흘러가지만, 만약 흐름이 갑자기 좁아지거나 방향이 급격히 바뀌면 소용돌이가 발생합니다. 가스 흐름도 마찬가지입니다. 설비 내부 구조가 적절하지 않으면 불필요한 난류가 발생하고 압력 손실이 증가하게 됩니다. 결국 이러한 현상은 설비 효율을 떨어뜨리는 원인이 됩니다. 특히 집진기와 같은 설비에서는 가스가 균일하게 분포되는 것이 매우 중요합니다. 만약 가스가 특정 영역으로 집중된다면 일부 필터에는 과도한 부하가 걸리고 다른 영역은 거의 사용되지 않는 상황이 발생할 수 있습니다. 이는 필터 수명을 단축시키고 유지관리 비용을 증가시키는 결과로 이어집니다. 따라서 설계 단계에서 유동 분포를 균일하게 만드는 것이 핵심 과제가 됩니다. 또한 유속 역시 중요한 변수입니다. 가스가 너무 빠르게 흐르면 오염물질이 충분히 제거되기 전에 설비를 통과하게 됩니다. 반대로 유속이 지나치게 낮으면 설비 크기가 커지고 경제성이 떨어질 수 있습니다. 그래서 설계자는 유속과 체류시간 사이의 균형을 찾아야 합니다. 이 과정은 단순한 경험이 아니라 유체역학 계산을 통해 결정됩니다. 실제로 많은 환경 설비에서는 전산 유체역학(CFD) 해석을 활용합니다. CFD는 설비 내부의 가스 흐름을 컴퓨터로 시뮬레이션하는 기술입니다. 이를 통해 설계 단계에서 유동 분포를 예측하고 구조를 개선할 수 있습니다. 이러한 기술 덕분에 현대의 대기 방지시설은 과거보다 훨씬 높은 효율을 달성하고 있습니다. 결국 대기 방지시설 설계에서 유체 흐름을 이해하는 것은 단순한 학문적 지식이 아니라 실질적인 설비 성능을 좌우하는 핵심 요소입니다. 그리고 이 흐름을 정확히 분석하기 위해서는 유체역학의 기본 원리를 이해해야 합니다.
Reynolds 수와 난류·층류의 개념
유체역학에서 가장 중요한 개념 중 하나는 Reynolds 수입니다. Reynolds 수는 유체 흐름이 층류인지 난류인지를 판단하는 기준이 되는 무차원 수입니다. 쉽게 말해 흐름의 성격을 알려주는 일종의 지표라고 생각할 수 있습니다. 물이 잔잔하게 흐르는 개울을 떠올려 보면 흐름이 매우 부드럽고 일정합니다. 이것이 바로 층류의 대표적인 모습입니다. 반대로 폭포 아래에서 물이 거칠게 소용돌이치는 장면은 난류에 해당합니다. 대기 방지시설에서도 이러한 흐름의 차이는 매우 중요한 의미를 가집니다. 예를 들어 흡수 공정이나 촉매 반응 공정에서는 난류가 형성될수록 가스와 반응 물질이 더 잘 혼합됩니다. 이는 질량 전달 속도를 높이고 오염물질 제거 효율을 향상시키는 효과를 가져옵니다. 반면 필터 집진기에서는 지나치게 강한 난류가 필터 손상을 유발할 수 있기 때문에 적절한 흐름 제어가 필요합니다. Reynolds 수는 다음과 같은 식으로 표현됩니다. Re = (ρVD) / μ 여기서 ρ는 유체 밀도, V는 유속, D는 특성 길이, μ는 점도를 의미합니다. 이 값이 낮으면 층류, 높으면 난류가 형성됩니다. 일반적으로 배관 내부 유동에서는 Reynolds 수가 약 2300 이하이면 층류, 4000 이상이면 난류로 간주됩니다. 대기 방지시설 설계에서는 이 수치를 활용하여 유동 조건을 조절합니다. 예를 들어 스크러버 내부에서는 난류를 유도하여 가스와 액체가 효과적으로 접촉하도록 설계합니다. 반면 촉매 반응기에서는 일정한 유속을 유지하여 반응 효율을 안정적으로 확보합니다. 또한 Reynolds 수는 단순히 흐름의 형태를 설명하는 데서 끝나지 않습니다. 이 값은 압력 손실 계산과도 밀접한 관계가 있습니다. 난류가 강해질수록 배관 마찰이 증가하고 송풍기 에너지 소비도 증가합니다. 따라서 설계자는 처리 효율과 에너지 소비 사이에서 균형을 찾아야 합니다. 결국 Reynolds 수는 대기 방지시설 설계에서 흐름의 성격을 이해하고 최적 조건을 결정하는 핵심 도구라고 할 수 있습니다.
압력 손실과 체류시간이 설비 효율에 미치는 영향
대기 방지시설 설계에서 또 하나 중요한 요소는 압력 손실입니다. 가스가 배관과 설비를 통과할 때는 항상 마찰이 발생합니다. 이러한 마찰은 에너지 손실로 이어지며 송풍기의 동력 소비를 증가시킵니다. 쉽게 말해 가스가 설비를 지나갈 때마다 조금씩 힘이 빠지는 셈입니다. 만약 설비 구조가 복잡하거나 유로가 좁다면 압력 손실은 더욱 커집니다. 압력 손실은 Darcy-Weisbach 식을 통해 계산할 수 있습니다. ΔP = f (L/D) (ρV² /2) 이 식에서 ΔP는 압력 손실, f는 마찰계수, L은 배관 길이, D는 직경을 의미합니다. 이 식을 보면 알 수 있듯이 유속이 증가할수록 압력 손실은 제곱에 비례하여 증가합니다. 따라서 설비 설계에서는 불필요한 유속 증가를 피하고 배관 직경을 적절히 확보하는 것이 중요합니다. 한편 체류시간 역시 중요한 설계 변수입니다. 체류시간은 가스가 설비 내부에 머무르는 시간을 의미합니다. 오염물질 제거 공정에서는 이 시간이 충분해야 반응이나 흡수가 효과적으로 이루어집니다. 예를 들어 촉매 산화 설비에서는 가스가 촉매 표면과 일정 시간 이상 접촉해야 반응이 진행됩니다. 만약 체류시간이 부족하다면 반응이 완료되지 않은 상태로 가스가 배출될 수 있습니다. 그러나 체류시간을 무조건 늘리는 것이 항상 좋은 것은 아닙니다. 설비 규모가 지나치게 커지면 투자 비용이 증가하고 운영 효율이 떨어질 수 있습니다. 그래서 설계자는 유속, 체류시간, 설비 크기 사이에서 최적의 균형점을 찾아야 합니다. 실제 산업 현장에서는 이러한 균형을 맞추기 위해 다양한 설계 기법이 사용됩니다. 예를 들어 유동 분배 장치를 설치하여 가스 흐름을 균일하게 만들거나, 내부 구조물을 배치하여 체류시간을 증가시키는 방법이 있습니다. 이러한 설계는 마치 도로 교통을 효율적으로 관리하는 것과 비슷합니다. 도로 구조가 잘 설계되면 차량 흐름이 원활해지듯이, 설비 내부 유동이 적절하게 설계되면 처리 효율이 크게 향상됩니다. 결국 압력 손실과 체류시간은 대기 방지시설의 성능을 결정하는 핵심 요소입니다. 이 두 가지 변수는 서로 밀접하게 연결되어 있으며, 유체역학적 이해를 바탕으로 설계할 때 가장 높은 효율을 얻을 수 있습니다.
