대기 방지시설 설계에서 배출가스의 흐름을 이해하는 것은 매우 중요합니다. 가스는 배관과 설비 내부를 통과하면서 다양한 유동 상태를 형성하게 되며, 이러한 흐름의 특성에 따라 오염물질 제거 효율이 크게 달라질 수 있습니다. 특히 Reynolds 수는 유체 흐름이 층류인지 난류인지를 판단하는 대표적인 지표로, 환경 설비 설계에서 핵심적인 기준으로 활용됩니다. 예를 들어 가스가 너무 부드럽게 흐르면 혼합이 충분히 이루어지지 않아 처리 효율이 떨어질 수 있고, 반대로 지나치게 강한 난류가 형성되면 압력 손실이 증가하고 에너지 소비가 커질 수 있습니다. 따라서 설계자는 Reynolds 수를 활용하여 최적의 유동 조건을 설정해야 합니다. 본 글에서는 Reynolds 수의 개념과 계산 방법을 설명하고, 대기 방지시설 설계 과정에서 이 지표가 어떻게 활용되는지 실제 설비 사례와 함께 분석합니다.
Reynolds 수의 기본 개념과 유체 흐름의 두 가지 모습

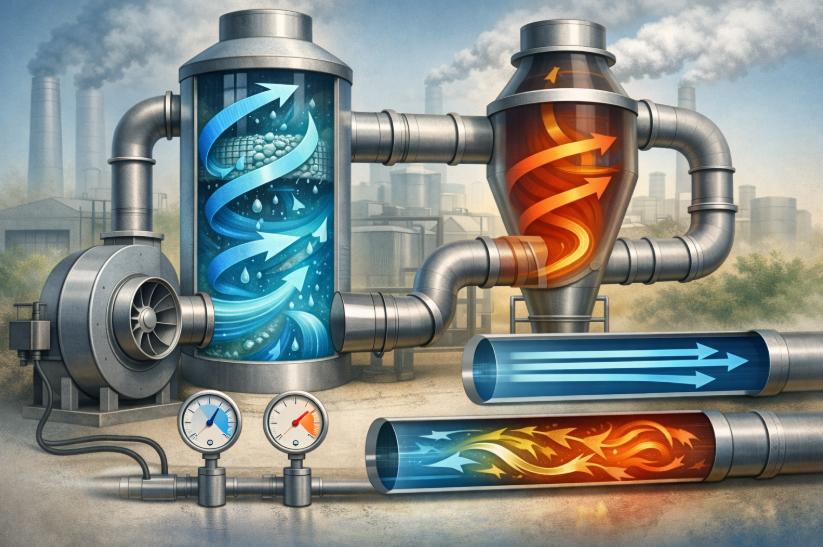

유체역학을 처음 접하면 가장 먼저 등장하는 개념 중 하나가 바로 Reynolds 수입니다. 이 값은 유체의 흐름이 어떤 형태로 나타나는지를 알려주는 중요한 지표입니다. 조금 쉽게 설명하자면, Reynolds 수는 유체가 얼마나 ‘차분하게’ 흐르는지 또는 얼마나 ‘격렬하게’ 흐르는지를 판단하는 기준이라고 볼 수 있습니다. 예를 들어 조용한 개울을 떠올려 보면 물이 매우 부드럽게 흐릅니다. 물결이 거의 없이 일정한 방향으로 흐르기 때문에 흐름이 안정적입니다. 이러한 흐름을 층류라고 부릅니다. 반면에 폭우가 내린 뒤의 강물을 보면 상황이 완전히 달라집니다. 물이 빠르게 흐르면서 소용돌이가 생기고 물결이 거칠게 흔들립니다. 이러한 흐름은 난류라고 합니다. 대기 방지시설에서도 이와 같은 두 가지 흐름이 모두 나타날 수 있습니다. 가스가 배관이나 반응기 내부를 통과할 때 Reynolds 수가 낮으면 층류가 형성되고, 값이 높아지면 난류가 발생합니다. 그리고 이 두 흐름은 설비 성능에 서로 다른 영향을 미칩니다. Reynolds 수는 다음과 같은 식으로 계산됩니다. Re = (ρVD) / μ 여기서 ρ : 유체 밀도 V : 유속 D : 특성 길이(배관 직경 등) μ : 점도 이 식을 보면 Reynolds 수는 유속이 빠를수록 커지고, 점도가 높을수록 작아진다는 것을 알 수 있습니다. 즉 가스가 빠르게 흐르면 난류가 발생할 가능성이 높아집니다. 대기 방지시설 설계에서는 일반적으로 Reynolds 수가 4000 이상이면 난류 유동으로 간주합니다. 난류가 형성되면 가스가 서로 섞이는 정도가 증가하고 질량 전달이 활발해집니다. 그래서 흡수탑이나 스크러버에서는 일부러 난류를 유도하는 경우도 있습니다. 그러나 난류가 항상 좋은 것은 아닙니다. 난류가 지나치게 강하면 배관 마찰이 증가하고 압력 손실이 커집니다. 결국 송풍기 동력이 증가하고 에너지 소비가 늘어납니다. 그래서 설계자는 난류가 필요한 구간과 안정적인 흐름이 필요한 구간을 구분하여 설비를 설계해야 합니다. 이처럼 Reynolds 수는 단순한 계산값이 아니라 설비 설계의 방향을 결정하는 중요한 기준입니다.
대기 방지시설에서 Reynolds 수가 처리 효율에 미치는 영향
Reynolds 수는 단순히 유동 형태를 설명하는 수치에 그치지 않습니다. 실제로는 대기 방지시설의 처리 효율을 좌우하는 핵심 변수로 작용합니다. 이를 이해하기 위해서는 가스와 오염물질이 어떻게 반응하거나 분리되는지를 생각해 볼 필요가 있습니다. 대기 방지시설에서는 대부분 질량 전달이라는 현상이 발생합니다. 가스 속에 포함된 오염물질이 액체나 고체 표면으로 이동하는 과정입니다. 예를 들어 스크러버에서는 오염가스가 물과 접촉하면서 오염물질이 액체로 이동합니다. 촉매 반응기에서는 가스가 촉매 표면과 접촉하면서 화학 반응이 일어납니다. 이 과정은 마치 설탕을 물에 녹이는 과정과도 비슷합니다. 컵에 설탕을 넣고 그대로 두면 천천히 녹지만, 숟가락으로 저으면 훨씬 빠르게 녹습니다. 바로 이 ‘저어주는 효과’가 난류와 비슷한 역할을 합니다. Reynolds 수가 높은 경우에는 난류가 형성되면서 가스가 강하게 섞입니다. 그 결과 가스와 액체, 또는 가스와 촉매 사이의 접촉이 증가합니다. 이는 질량 전달 속도를 높이고 오염물질 제거 효율을 향상시킵니다. 예를 들어 벤츄리 스크러버에서는 매우 높은 Reynolds 수가 형성됩니다. 가스가 좁은 목 부분을 통과하면서 속도가 급격히 증가하고 강한 난류가 발생합니다. 이 과정에서 액체가 미세한 액적으로 분산되며 오염물질이 효과적으로 제거됩니다. 반면 백필터 집진기에서는 상황이 조금 다릅니다. 필터 내부에서 너무 강한 난류가 형성되면 필터 손상이 발생할 수 있습니다. 그래서 이 설비에서는 비교적 안정적인 흐름을 유지하도록 설계합니다. 또한 Reynolds 수는 압력 손실과도 밀접한 관계가 있습니다. 난류가 강할수록 마찰 손실이 증가하기 때문입니다. 이는 결국 송풍기의 전력 소비 증가로 이어집니다. 그래서 설계자는 항상 두 가지 목표 사이에서 균형을 찾아야 합니다. 충분한 혼합을 통한 높은 처리 효율 과도한 에너지 소비를 방지하는 안정적인 유동 이 균형을 찾는 과정이 바로 대기 방지시설 설계의 핵심이라고 할 수 있습니다.
환경 설비 설계에서 Reynolds 수를 활용한 실제 설계 전략
실제 산업 현장에서 Reynolds 수는 설비 설계의 다양한 단계에서 활용됩니다. 특히 배관 설계, 반응기 구조 설계, 송풍기 용량 결정 등 여러 요소가 이 값과 밀접하게 연결됩니다. 먼저 배관 설계를 살펴보겠습니다. 배관 내부에서 Reynolds 수가 너무 낮으면 흐름이 지나치게 안정되어 가스 혼합이 부족해질 수 있습니다. 반대로 Reynolds 수가 지나치게 높으면 압력 손실이 증가합니다. 그래서 설계자는 배관 직경과 유속을 조절하여 적절한 Reynolds 수 범위를 유지합니다. 또한 반응기 설계에서도 Reynolds 수는 중요한 역할을 합니다. 촉매 반응기에서는 가스가 촉매 표면과 충분히 접촉해야 합니다. 이를 위해 내부 구조를 조정하여 가스 흐름이 균일하게 분포되도록 합니다. 최근에는 이러한 설계 과정에서 CFD(전산 유체역학) 기술이 적극적으로 활용되고 있습니다. CFD는 설비 내부의 유동을 컴퓨터로 분석하는 기술입니다. 마치 설비 내부에 눈에 보이지 않는 연기를 채워 넣고 흐름을 관찰하는 것과 비슷한 방식입니다. CFD 분석을 통해 설계자는 다음과 같은 정보를 얻을 수 있습니다. 가스 속도 분포 난류 강도 압력 손실 체류시간 분포 이 데이터를 바탕으로 설비 구조를 개선하면 실제 설비 효율을 크게 향상시킬 수 있습니다. 또한 Reynolds 수는 설비 스케일업 과정에서도 중요합니다. 실험실 규모에서 설계된 공정을 산업 규모로 확대할 때 동일한 Reynolds 수 조건을 유지하면 유동 특성이 유사하게 유지됩니다. 이는 설계 안정성을 확보하는 데 중요한 기준이 됩니다. 결국 Reynolds 수는 단순한 계산값이 아니라 대기 방지시설 설계 전반에 걸쳐 활용되는 핵심 설계 도구입니다. 그리고 이 값을 이해하고 활용할 수 있을 때 환경 설비의 효율과 경제성을 동시에 확보할 수 있습니다.
